Panduan Kedalaman Bingkai Tingkap Aluminium: 60mm hingga 80mm Diterangkan
Di SGL Doors & Windows, kami telah mengeluarkan sistem tingkap aluminium selama 19 tahun di kemudahan 9000m² kami di Shaanxi. Salah satu permintaan paling biasa yang kami terima daripada arkitek dan kontraktor ialah penjelasan tentang "ketebalan" bingkai - khususnya julat 60mm hingga 80mm yang mereka lihat dalam spesifikasi produk.
Pengukuran ini sebenarnyakedalaman profil bingkai(juga dipanggil kedalaman sistem atau kedalaman pembinaan) - dimensi dari muka dalaman ke muka luar bingkai. Ia tidak sama denganketebalan dinding, yang merujuk kepada tolok penyemperitan aluminium (biasanya 1.4–2.0mm). Kedua-duanya adalah spesifikasi penting, tetapi artikel ini merangkumi kedalaman bingkai sahaja.
Memahami Kedalaman Bingkai lwn Ketebalan Dinding
Kekeliruan antara kedua-dua ukuran ini adalah perkara biasa, dan membetulkannya penting apabila anda menentukan tingkap untuk projek komersial atau kediaman.
| Spesifikasi | Apa Ia Mengukur | Julat Biasa | Mengapa Ia Penting |
|---|---|---|---|
| Kedalaman profil bingkai | Dimensi depan-ke-belakang keseluruhan bahagian bingkai | 60–80mm (kediaman); sehingga 100mm (komersial) | Menentukan kapasiti pecah haba, ketegaran struktur, dan lebar rongga kaca |
| Ketebalan dinding | Tolok dinding penyemperitan aluminium | 1.4–2.0mm (standard); sehingga 3.0mm (struktur) | Mempengaruhi kekuatan bingkai, keupayaan pegangan skru dan rintangan kepada ubah bentuk |
Apabila produk diterangkan sebagai "sistem 65mm" atau "sistem 70mm"-seperti dengan Schüco AWS 65 atau WICLINE 65-nombor itu merujuk kepada kedalaman profil bingkai. Spesifikasi BS 4873:2016 untuk tingkap aloi aluminium menyediakan rangka kerja pengelasan standard untuk dimensi ini.
Faktor Yang Mempengaruhi Kedalaman Bingkai Yang Betul
Memilih kedalaman bingkai yang betul bergantung pada keperluan projek. Empat faktor mendorong keputusan.
Pendedahan Iklim dan Cuaca
Kedalaman bingkai secara langsung mempengaruhi sampul haba bangunan. Bingkai yang lebih dalam menampung pecahan haba yang lebih luas dan unit kaca yang lebih tebal. Dalam iklim sederhana seperti UK dan Eropah Barat, kedalaman bingkai 60–65mm biasanya mencukupi apabila dipasangkan dengan kaca berganda. Dalam iklim ekstrem-zon angin kencang, haba padang pasir, atau profil sejuk teruk-70mm atau lebih dalam memberikan penebat dan margin struktur yang lebih baik.
Tingkap yang dipasang di pantai atau lokasi pendedahan tinggi juga mendapat manfaat daripada bingkai yang lebih dalam. Klasifikasi prestasi cuaca BS 6375 untuk tingkap gred kebolehtelapan udara, sesak air dan rintangan beban angin - kriteria yang menjadi lebih mudah untuk dipenuhi dengan bahagian bingkai yang lebih dalam dan lebih tegar.
Saiz dan Konfigurasi Tetingkap
Berat selempang yang lebih besar dan bukaan yang lebih lebar memberikan tekanan yang lebih besar pada bingkai. Profil 60mm mungkin memadai untuk tingkap tingkap standard sehingga 1.2m lebar, tetapi lampu condong-dan-pusing 1.8m atau lampu tetap ketinggian penuh biasanya memerlukan profil 70-75mm untuk mengekalkan kekakuan tanpa pesongan yang berlebihan. Perkakasan pengunci berbilang titik juga disepadukan dengan lebih selamat ke bahagian bingkai yang lebih dalam.
Keperluan Prestasi Terma
Kedalaman bingkai menentukan berapa banyak ruang yang tersedia untuk pemecahan haba. Profil yang lebih dalam boleh memuatkan jalur pecah poliamida yang lebih luas, yang mengurangkan penyambungan haba dengan lebih berkesan. Bingkai 65mm dengan pecahan haba 24mm mencapai nilai U keseluruhan yang lebih rendah daripada kaca yang sama dalam bingkai 60mm dengan pecahan 14mm.
EN 14351-1:2016 ciri prestasi untuk tingkap dan pintu mentakrifkan kaedah ujian dan klasifikasi untuk penghantaran terma (nilai U), kebolehtelapan udara dan metrik prestasi utama lain yang dipengaruhi secara langsung oleh pemilihan kedalaman bingkai.
Piawaian Keselamatan
Peraturan bangunan di banyak pasaran kini mewajibkan prestasi keselamatan minimum untuk tingkap yang boleh diakses. Di UK, akreditasi Secured by Design dan ujian keselamatan PAS 24 menetapkan penanda aras. Bahagian bingkai yang lebih dalam membolehkan mekanisme tangkapan bolt yang diperkukuh, stud keselamatan sisi engsel dan titik penguncian yang lebih mendalam - semuanya menyumbang kepada penarafan keselamatan yang lebih tinggi.
Perbandingan Kedalaman Bingkai mengikut Aplikasi
| Permohonan | Kedalaman Bingkai yang Disyorkan | Kaca biasa | Julat U-Nilai (Seluruh Tetingkap) |
|---|---|---|---|
| Kasmen kediaman standard | 60–65mm | Kaca berganda (unit 24–28mm) | 1.4–1.8 W/m²K |
| Kediaman / pangsapuri kelas pertengahan | 65–70mm | Kaca berganda dengan argon Rendah-E (unit 28–32mm) | 1.2–1.5 W/m²K |
| Kediaman mewah / pasif | 70–75mm | Kaca tiga kali ganda (unit 36–48mm) | 0.8–1.2 W/m²K |
| Dinding tirai komersial / hadapan kedai | 75–100mm | Kaca dua atau tiga kali ganda dengan silikon struktur | 0.7–1.4 W/m²K |
Prestasi tenaga pemasangan tingkap lengkap bergantung pada gabungan kedalaman bingkai, spesifikasi kaca dan teknologi pengatur jarak. Untuk projek yang dikawal oleh Peraturan Bangunan UK Bahagian L (penjimatan bahan api dan kuasa), nilai U sasaran untuk keseluruhan tetingkap menentukan gabungan kedalaman bingkai dan kaca yang boleh diterima.
Rangkaian Produk SGL - Kedalaman Bingkai
Rangkaian pengeluaran standard kami meliputi kedalaman bingkai yang paling biasa ditentukan:

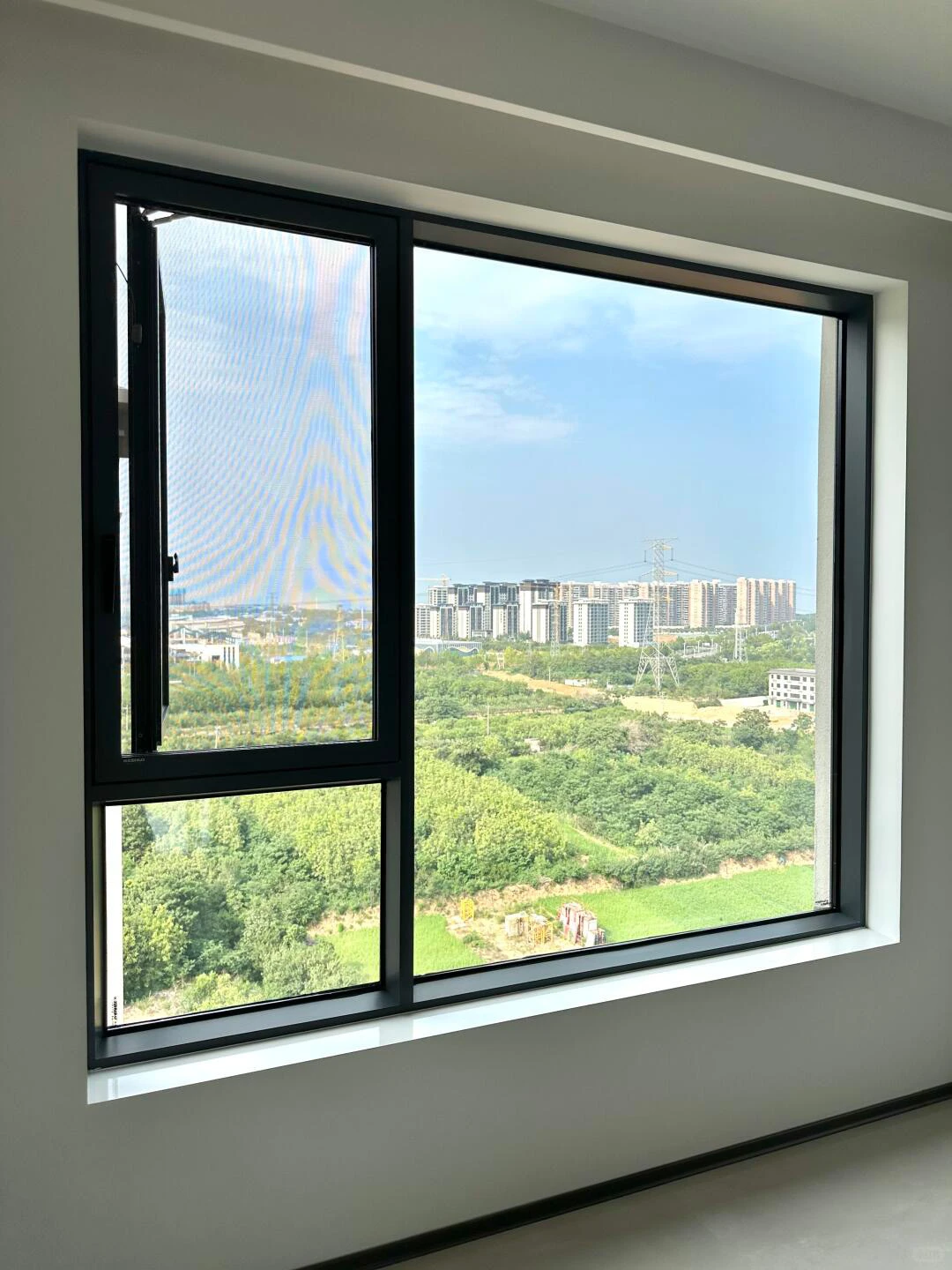

Sistem 65mm- Sesuai untuk aplikasi kediaman dan komersial ringan. Tingkap tingkap aluminium boleh balik kami dibina pada profil 65mm, menawarkan keseimbangan praktikal prestasi terma dan kecekapan bahan. Ini menggunakan pemecah haba poliamida 24mm dan menerima unit kaca berganda sehingga 32mm.
Sistem 70mm- Direka untuk projek yang memerlukan prestasi terma yang lebih tinggi tanpa beralih kepada penyelesaian berlapis tiga. Tingkap tingkap kaca berlapis dua kami dengan isian argon Rendah-E (5+20A+5) menggunakan profil 70mm. Kedalaman bingkai tambahan menampung pecahan haba yang lebih luas dan poket kaca yang lebih dalam, meningkatkan nilai U seluruh tingkap.
Sistem 75mm- Ditentukan untuk bukaan yang lebih besar dan prestasi terma yang dipertingkatkan. Tingkap senget dan pusing aluminium gaya Eropah kami dibina pada profil 75mm. Kedalaman memberikan kekukuhan struktur yang diperlukan untuk operasi senget-dan-pusing selempang besar dan menyokong konfigurasi kaca dua atau tiga kali ganda.
Cara Memilih Kedalaman Bingkai yang Tepat untuk Projek Anda
- Semak nilai U sasaran- Spesifikasi prestasi tenaga projek anda, sama ada didorong oleh Peraturan Bangunan Bahagian L atau piawaian sukarela seperti Passivhaus, akan menetapkan nilai U keseluruhan tetingkap maksimum yang dibenarkan. Bekerja ke belakang dari angka ini untuk menentukan kedalaman bingkai dan gabungan kaca yang diperlukan.
- Menilai tahap pendedahan- Bangunan di lokasi pantai terdedah, angin kencang atau suhu ekstrem mendapat manfaat daripada profil yang lebih dalam sebagai margin keselamatan, walaupun sasaran nilai U yang dikira boleh dipenuhi dengan bingkai yang lebih cetek.
- Pertimbangkan saiz dan jenis pembukaan- Tilt-and-turn, casement besar, dan konfigurasi gelongsor masing-masing mengenakan permintaan struktur yang berbeza. Rujuk jadual rentang dan beban pengeluar sebelum memuktamadkan kedalaman bingkai.
- Sahkan pematuhan dengan piawaian tempatan- Bergantung pada lokasi projek, BS 4873, EN 14351-1, atau piawaian tempatan yang setara akan menentukan keperluan prestasi minimum. Pemilihan kedalaman bingkai harus bertujuan untuk melebihi minimum ini, bukan hanya memenuhinya.
Soalan Lazim
S: Apakah Perbezaan Antara Kedalaman Bingkai Dan Ketebalan Dinding Dalam Tingkap Aluminium?
J: Kedalaman bingkai (60–80mm) ialah dimensi keseluruhan dari muka dalam ke muka luar bingkai. Ketebalan dinding (1.4–2.0mm) ialah tolok bagi dinding penyemperitan aluminium itu sendiri. Kedua-dua spesifikasi adalah penting, tetapi ia menerangkan aspek berbeza profil tetingkap.
S: Adakah Bingkai yang Lebih Dalam Sentiasa Lebih Baik?
A: Tidak semestinya. Bingkai yang lebih dalam boleh menampung pecah terma yang lebih luas dan kaca yang lebih tebal, meningkatkan prestasi terma dan struktur. Walau bagaimanapun, profil yang lebih mendalam menggunakan lebih banyak bahan dan meningkatkan kos. Kedalaman optimum sepadan dengan keperluan prestasi projek tanpa terlalu menentukan.
S: Apakah Kedalaman Bingkai yang Saya Perlukan Untuk Kaca Berganda?
J: Kebanyakan unit kaca berganda (ketebalan keseluruhan 24–32mm) muat dalam profil bingkai 65–70mm. Untuk kaca tiga kali ganda atau kaca akustik yang lebih tebal, profil 75mm atau lebih dalam disyorkan.
S: Bolehkah saya Menggantikan Tetingkap Sedia Ada Dengan Kedalaman Bingkai Berbeza?
J: Ya, tetapi kedalaman bingkai mestilah serasi dengan pembinaan dinding dan kaedah penetapan. Bingkai yang lebih dalam mungkin memerlukan penutup atau dedah rongga yang berbeza. Tinjauan tapak oleh pemasang disyorkan sebelum memuktamadkan spesifikasi.
S: Apakah Kedalaman Bingkai Yang Diperlukan Untuk Peraturan Bangunan UK Bahagian L?
J: Bahagian L menetapkan sasaran nilai U maksimum untuk tetingkap penggantian dan binaan baharu dan bukannya menentukan kedalaman bingkai minimum. Walau bagaimanapun, untuk mencapai sasaran 1.6 W/m²K untuk tingkap gantian atau sasaran 1.4 W/m²K untuk binaan baharu biasanya memerlukan kedalaman profil sekurang-kurangnya 65mm dengan kaca berganda dan pecah terma.
S: Bagaimanakah Saya Mengesahkan Kedalaman Bingkai Produk Tingkap?
J: Kedalaman bingkai hendaklah dinyatakan dalam helaian spesifikasi produk bersama-sama dengan nilai U, kelas kebolehtelapan udara dan pensijilan ujian. Helaian data teknikal daripada pengilang - diuji kepada EN 14351-1 atau BS 6375 - adalah sumber yang berwibawa
Kesimpulan
Kedalaman profil bingkai adalah salah satu spesifikasi asas dalam pemilihan tingkap aluminium. Ia secara langsung menjejaskan prestasi terma, kapasiti struktur, rintangan cuaca dan pematuhan keselamatan. Memahami perbezaan antara kedalaman bingkai dan ketebalan dinding - dan mengetahui projek yang memerlukan profil 60mm, 70mm atau 75mm - membantu arkitek dan kontraktor membuat keputusan spesifikasi yang yakin.
Jika anda memerlukan pengesyoran kedalaman bingkai untuk projek tertentu, termasuk pengiraan nilai U dan semakan pematuhan, hubungi pasukan teknikal kami. Kami secara rutin bekerja dengan penentu di seluruh UK, Eropah dan pasaran antarabangsa serta boleh menyediakan data khusus projek dalam masa 48 jam.
